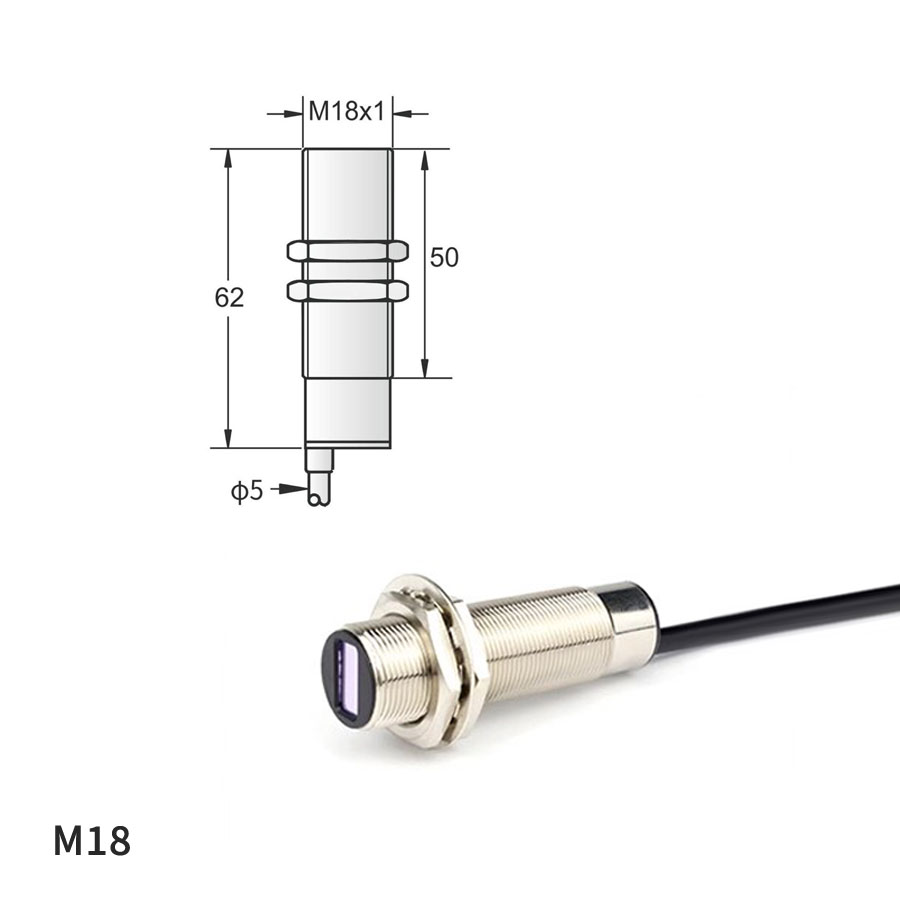

M12/M18 激光漫反射开关｜20-500mm 距离 · 650nm Class 2
650nm Class 2 · M12 20-300mm / M18 30-500mm · NPN/PNP NO+NC · IP67
关键参数速览
| 光源 | 650nm Class 2 可见红光 |
| 检测距离 | M12 20-300mm / M18 30-500mm |
| 光斑 | φ2mm |
| 供电 | DC 10-30V |
| 输出 | NPN/PNP NO+NC（四线） |
| 响应频率 | 150Hz |
CE RoHS ISO 9001
PRODUCT INTRODUCTION · 产品详细介绍
M12-M18 激光漫反射 产品详解
戴迪斯科 M12 / M18 激光漫反射光电开关，单边漫反射结构 + 650nm Class 2 中功率可见红光，提供更长的检测距离：M12 螺纹 20-300mm，M18 螺纹 30-500mm，且 φ2mm 精确光斑保持定位精度。NPN/PNP NO+NC 四线输出（同时给出 NO 和 NC 信号），IP67 高防护，150Hz 响应，工作温度 -25°C ~ +70°C。
CORE FEATURES · 核心特点
为什么选择 M12-M18 激光漫反射
30-500mm 长距离漫反射
比常规漫反射远 2-5 倍。
NO + NC 双输出
四线制同时给两路信号。
IP67 高防护
比 IP55 高一档，工业现场更可靠。
TECHNICAL SPECS · 详细参数
M12-M18 激光漫反射 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
光学参数
| 光源 | 650nm Class 2 可见红光 |
| 检测距离 | M12 20-300mm / M18 30-500mm |
| 光斑 | φ2mm |
电气参数
| 供电 | DC 10-30V |
| 输出 | NPN/PNP NO+NC（四线） |
| 响应频率 | 150Hz |
机械参数
| 防护 | IP67 |
APPLICATIONS · 应用场景
M12-M18 激光漫反射 典型应用行业
WORKING PRINCIPLE · 工作原理
M12-M18 激光漫反射 技术原理与工作机制
激光漫反射开关采用单边漫反射检测原理，集光源和接收器于同一光学头内。650nm Class 2 可见红激光投射到被测物体表面，物体将光线漫反射回接收器，当接收光强超过阈值时，内部电路驱动 NPN/PNP 输出切换，同时给出 NO 和 NC 信号。φ2mm 精确光斑保证高定位精度，响应频率 150Hz 满足中等速度运动物体的检测需求。不依赖反射板或镜面，只需物体本身具备光学反射特性即可工作。工作温度 -25°C ~ +70°C，IP67 防护等级适应工业粉尘、喷淋环境。
INSTALLATION · 安装方式
M12-M18 激光漫反射 安装指南
M12 和 M18 规格均采用螺纹安装。将传感器沿轴线对准被测物体，调整传感器距被测面的距离在规定检测范围内（M12: 20-300mm，M18: 30-500mm）。使用 DC 10-30V 电源供电，四线制输出（电源正负 + 两路 NO、NC 输出）。由于是漫反射式，无需对射配对或专用反射板。建议在高速移动或振动环境下加减振支架，确保光束与物体法线成较小夹角以增强反射信号。
FAQ · 常见问题
关于 M12-M18 激光漫反射 的常见问题
M12/M18 激光漫反射与 LK-F 激光位移区别？
M12/M18 激光漫反射是开关量输出（有 / 无），用于位置 / 经过 / 计数；LK-F 是模拟量输出（精确距离值，±0.01mm 精度），用于精密测量。一个是 ON/OFF，另一个是 mm。
