DQL 测量光幕｜2.5mm 精密外形测量｜物流分拣专用
2.5mm 高密度光轴 · 毫米级外形检测 · RS485 Modbus 通讯
关键参数速览
| 型号系列 | DQL（测量光幕，非安全光幕） |
| 用途 | 外形 / 尺寸 / 位置测量 |
| 光轴间距 | 2.5 / 5 / 10 mm 三档可选 |
| 测量范围 | 320 ~ 1920 mm（标准），可定制 3000mm |
| 测量距离 | 0.1 ~ 5m |
| 测量精度 | ± 1 光轴间距（2.5mm 间距时精度 ±2.5mm） |
GB/T 19436.2 IEC 61496 PLe / SIL3 2023 CE ISO 9001
PRODUCT INTRODUCTION · 产品详细介绍

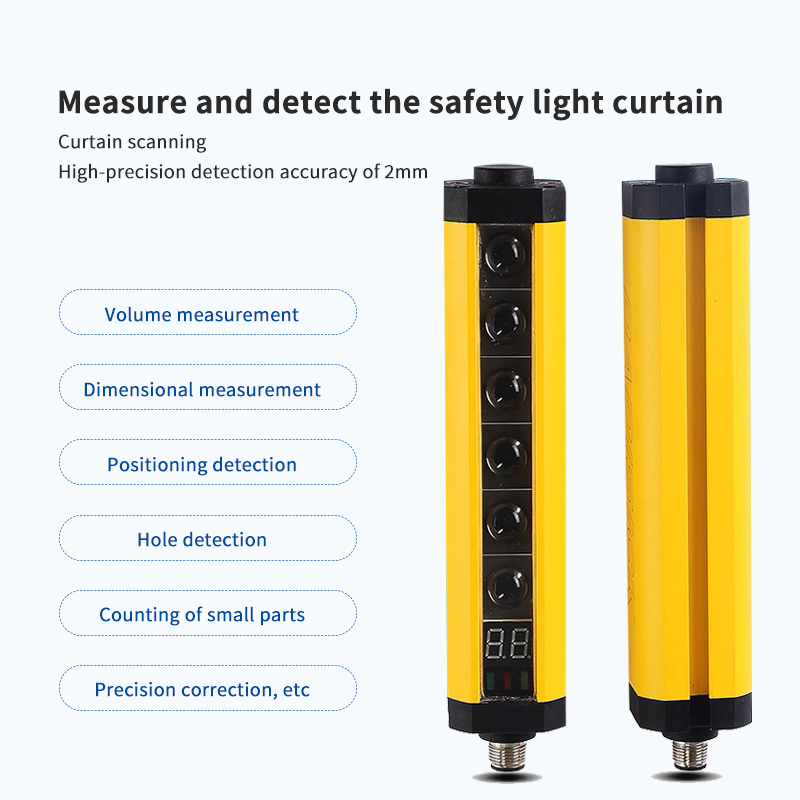

DQL 产品详解

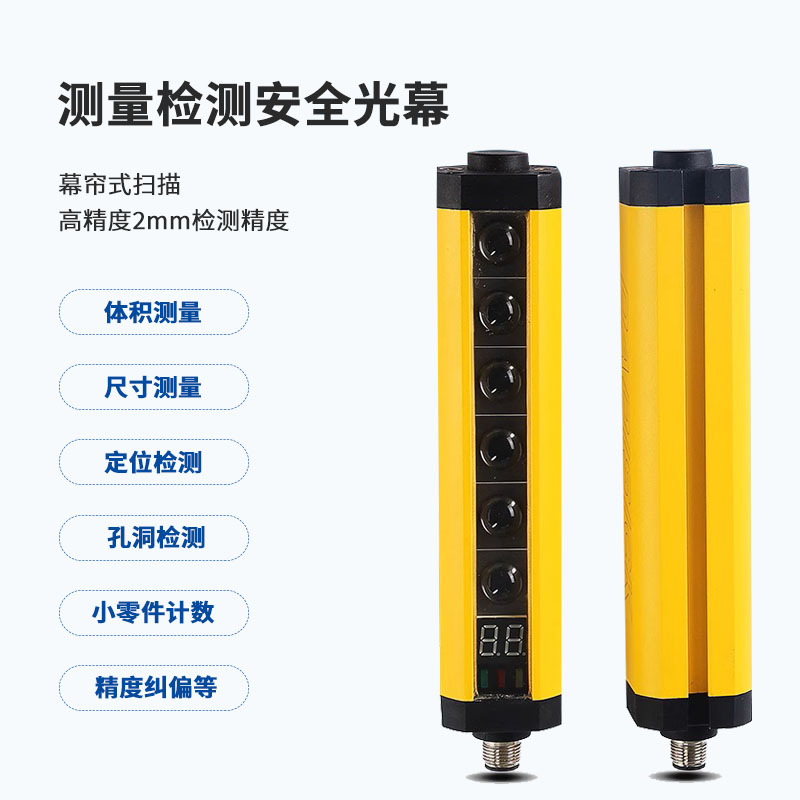

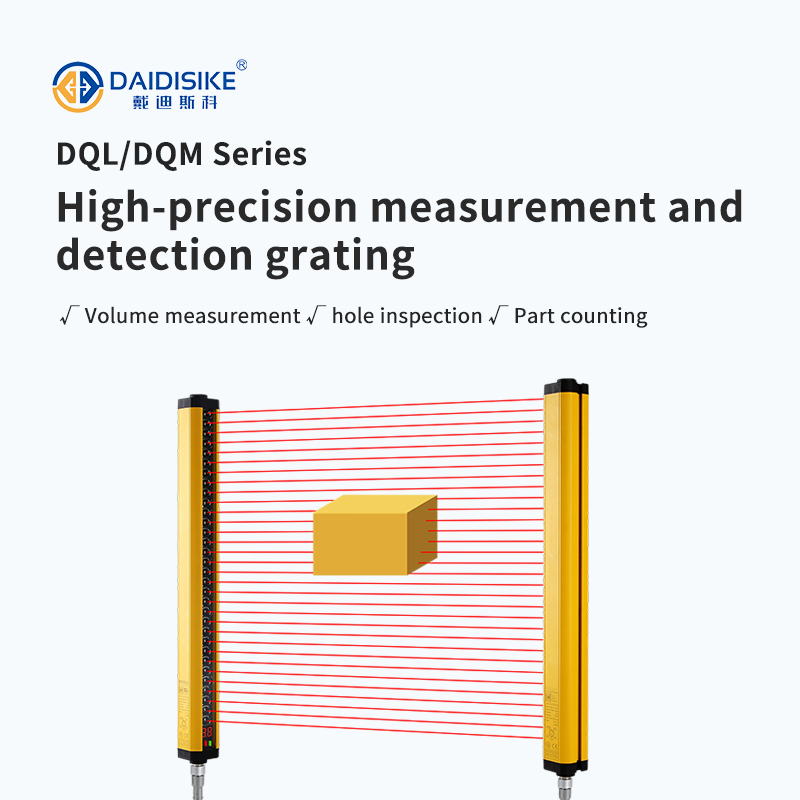

DQL 系列是戴迪斯科 DAIDISIKE 自主研发的测量型光幕产品（非安全光栅），专为物体外形测量、尺寸检测、定位识别、计数等工业测量场景设计。DQL 采用 2.5mm / 5mm / 10mm 三种高密度光轴间距，实现毫米级外形识别精度，扫描速度 ≤ 5ms 全光轴并行，可以实时输出"阻挡光轴总数"、"第一/最后阻挡光轴位置"、"完整 bitmap"等结构化测量数据。产品标配 NPN/PNP 开关量输出 + RS485 Modbus RTU 协议接口，可直接对接 PLC、工控机、智能仪表等上位机系统。DQL 主要应用于：① 物流分拣线包裹外形 / 高度 / 宽度自动测量；② 金属板材、玻璃板、卷材宽度 / 位置在线检测；③ AGV 通过门时检测搬运物体高度避免碰撞；④ 码垛产线物体数量、堆叠高度实时反馈。注意：DQL 是测量光幕（非安全光幕），不能用于人员安全防护，请勿混淆。
CORE FEATURES · 核心特点
为什么选择 DQL
2.5mm 高密度光轴
光轴间距 2.5mm 业内顶尖精度，可分辨毫米级外形细节，远超普通测量光栅的 5-10mm 精度。
≤ 5ms 全光轴并行扫描
全光轴并行扫描技术，扫描速度独立于光轴数，适合高速产线物体外形识别。
RS485 Modbus RTU 通讯
标准 Modbus RTU 协议，直接对接 PLC（西门子 / 三菱 / 日系头部品牌 D）、工控机、智能仪表。
结构化测量数据输出
输出"阻挡光轴总数"、"首末位置"、"完整 bitmap"等结构化数据，便于上位机外形分析。
测量范围 320-1920mm
标准测量范围 320-1920mm，可定制更长（最高 3000mm），覆盖物流箱、托盘、卷材等多种物体尺寸。
IP65 工业级防护
全密封铝壳，适应物流分拣中心的粉尘环境与温差变化。
TECHNICAL SPECS · 详细参数
DQL 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
基本参数
| 型号系列 | DQL（测量光幕，非安全光幕） |
| 用途 | 外形 / 尺寸 / 位置测量 |
光学参数
| 光轴间距 | 2.5 / 5 / 10 mm 三档可选 |
| 测量范围 | 320 ~ 1920 mm（标准），可定制 3000mm |
| 测量距离 | 0.1 ~ 5m |
| 测量精度 | ± 1 光轴间距（2.5mm 间距时精度 ±2.5mm） |
性能参数
| 扫描速度 | ≤ 5 ms（全光轴并行） |
| 扫描方式 | 全光轴并行扫描 |
通讯接口
| 标准输出 | NPN / PNP 开关量（阻挡输出） |
| 数据接口 | RS485 Modbus RTU（9600/19200/38400 bps 可设） |
| 可读数据 | 阻挡光轴总数 / 首末阻挡位置 / 完整 bitmap |
电气参数
| 供电 | DC 24V ±15% |
| 功耗 | ≤ 6W（发射 + 接收） |

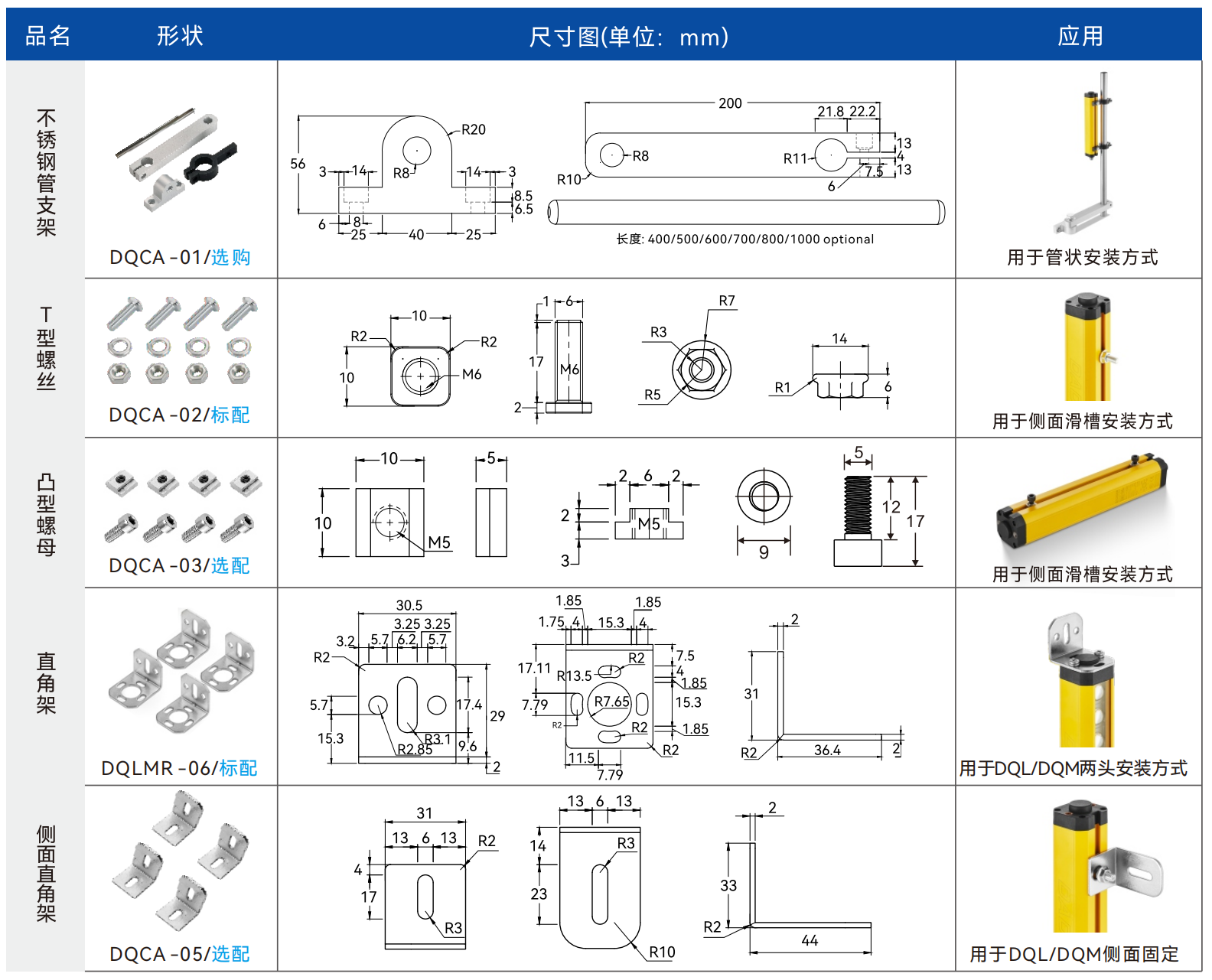

机械参数
| 外壳材质 | 铝合金阳极氧化 |
| 防护等级 | IP65 |
| 工作温度 | −10°C ~ +55°C |
SELECTION TABLE · 选型表
DQL 标准选型对照表

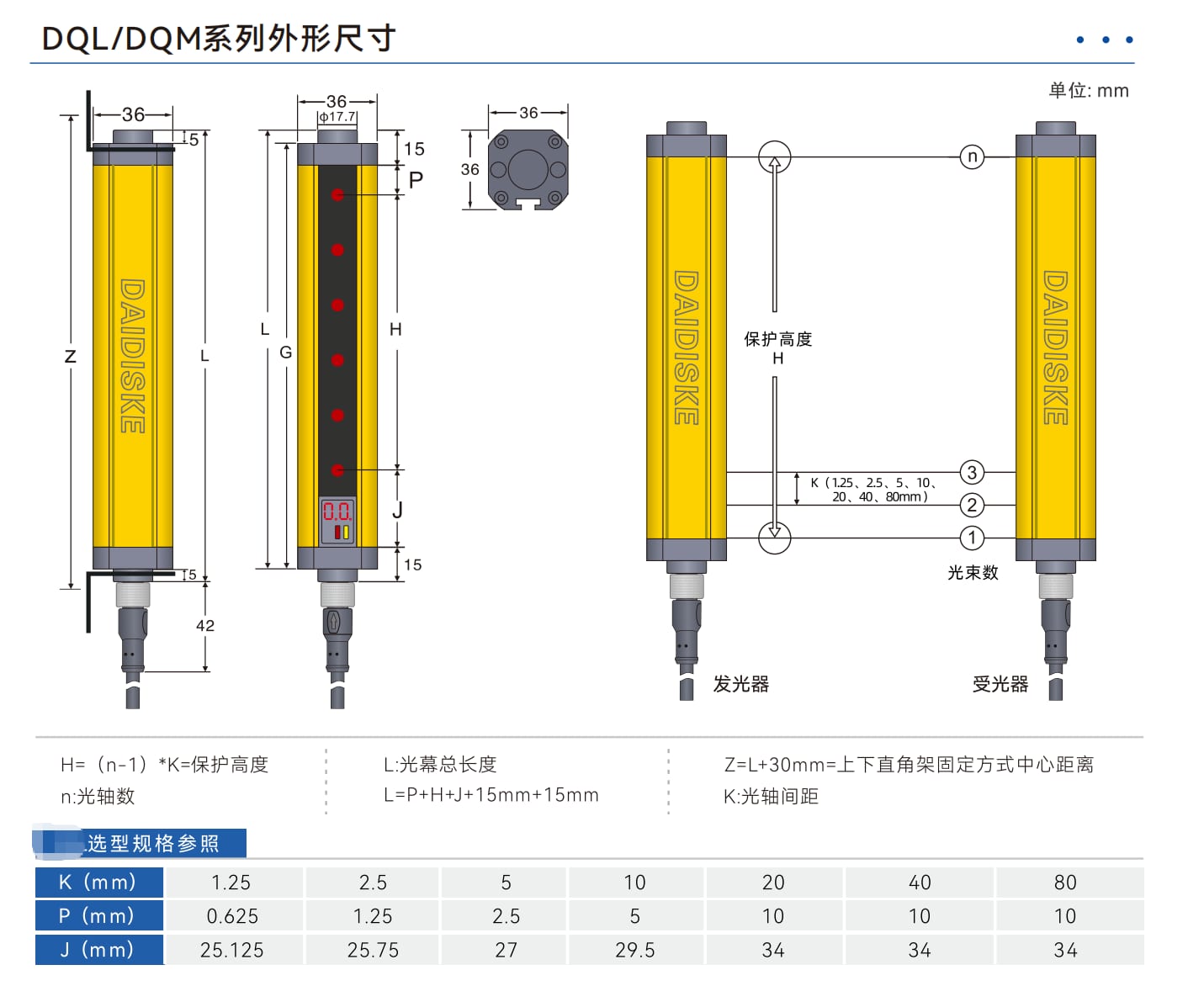

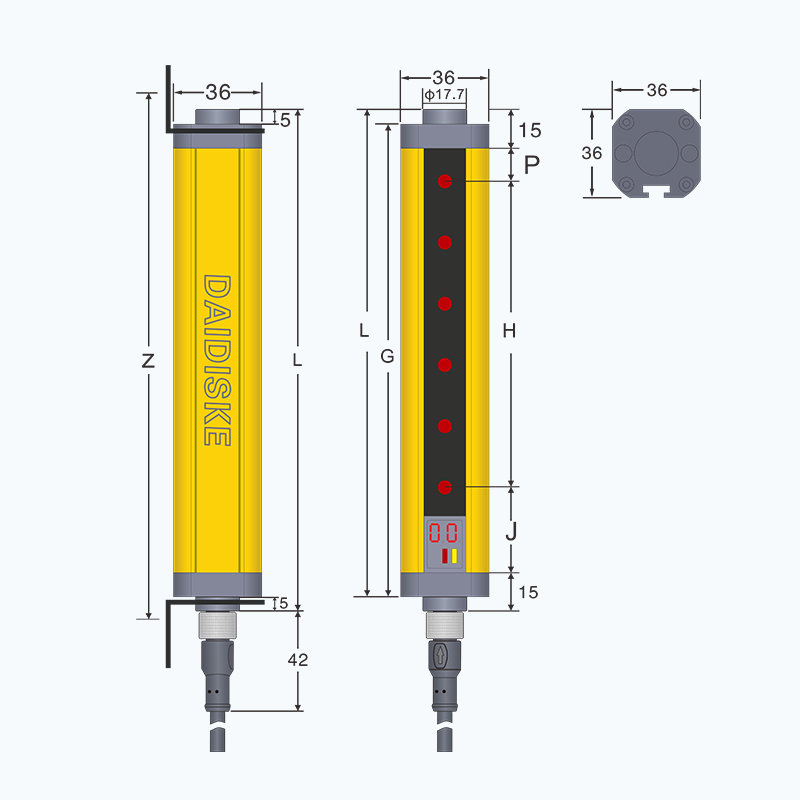

DQL 测量光幕完整规格选型表（高精度测量型，非安全光幕，5 档分辨率 K=1.25/2.5/5/10/20mm，光轴数 16-768）。公式：H=(N−1)×K，L=H+端帽。型号编码：DQL{光轴数3位}/{K}-{H}。输出 NPN/PNP 开关量 + RS485 Modbus RTU（输出阻挡光轴位置 / 总数 / 完整 bitmap）。用途：物流分拣外形测量 / 板材宽度检测 / AGV 限高 / 码垛计数。K=1.25mm 是业内最精密档（业内顶尖）。
说明：此表仅展示部分规格型号。如需齐全规格型号请下载 PDF 资料，或向客服咨询获取完整规格清单。
| 分辨率 K (mm) | 光轴数 N | 测量高度 H (mm) | 整机长度 L (mm) | 型号示例 | 测量距离 |
|---|---|---|---|---|---|
| 1.25 | 64 | 78.75 | 132.75 | DQL064/1.25-78.75 | 0.1-1m |
| 1.25 | 96 | 118.75 | 172.75 | DQL096/1.25-118.75 | 0.1-1m |
| 1.25 | 128 | 158.75 | 212.75 | DQL128/1.25-158.75 | 0.1-1m |
| 1.25 | 160 | 198.75 | 252.75 | DQL160/1.25-198.75 | 0.1-1m |
| 1.25 | 192 | 238.75 | 292.75 | DQL192/1.25-238.75 | 0.1-1m |
| 1.25 | 224 | 278.75 | 332.75 | DQL224/1.25-278.75 | 0.1-1m |
| 1.25 | 256 | 318.75 | 372.75 | DQL256/1.25-318.75 | 0.1-1m |
| 1.25 | 288 | 358.75 | 412.75 | DQL288/1.25-358.75 | 0.1-1m |
| 1.25 | 320 | 398.75 | 452.75 | DQL320/1.25-398.75 | 0.1-1m |
| 1.25 | 384 | 478.75 | 532.75 | DQL384/1.25-478.75 | 0.1-1m |
| 1.25 | 448 | 558.75 | 612.75 | DQL448/1.25-558.75 | 0.1-1m |
| 1.25 | 512 | 638.75 | 692.75 | DQL512/1.25-638.75 | 0.1-1m |
| 1.25 | 640 | 798.75 | 852.75 | DQL640/1.25-798.75 | 0.1-1m |
| 1.25 | 768 | 958.75 | 1012.75 | DQL768/1.25-958.75 | 0.1-1m |
| 2.5 | 32 | 77.50 | 134.50 | DQL032/2.5-77.50 | 0.1-2m |
| 2.5 | 48 | 117.50 | 174.50 | DQL048/2.5-117.50 | 0.1-2m |
| 2.5 | 64 | 157.50 | 214.50 | DQL064/2.5-157.50 | 0.1-2m |
| 2.5 | 96 | 237.50 | 294.50 | DQL096/2.5-237.50 | 0.1-2m |
| 2.5 | 128 | 317.50 | 374.50 | DQL128/2.5-317.50 | 0.1-2m |
| 2.5 | 160 | 397.50 | 454.50 | DQL160/2.5-397.50 | 0.1-2m |
| 2.5 | 192 | 477.50 | 534.50 | DQL192/2.5-477.50 | 0.1-2m |
| 2.5 | 224 | 557.50 | 614.50 | DQL224/2.5-557.50 | 0.1-2m |
| 2.5 | 256 | 637.50 | 694.50 | DQL256/2.5-637.50 | 0.1-2m |
| 2.5 | 288 | 717.50 | 774.50 | DQL288/2.5-717.50 | 0.1-2m |
| 2.5 | 320 | 797.50 | 854.50 | DQL320/2.5-797.50 | 0.1-2m |
| 2.5 | 384 | 957.50 | 1014.50 | DQL384/2.5-957.50 | 0.1-2m |
| 2.5 | 448 | 1117.50 | 1174.50 | DQL448/2.5-1117.50 | 0.1-2m |
| 2.5 | 480 | 1197.50 | 1254.50 | DQL480/2.5-1197.50 | 0.1-2m |
| 2.5 | 512 | 1277.50 | 1334.50 | DQL512/2.5-1277.50 | 0.1-2m |
| 5 | 16 | 75 | 135 | DQL016/5-75 | 0.1-3m |
| 5 | 24 | 115 | 175 | DQL024/5-115 | 0.1-3m |
| 5 | 32 | 155 | 215 | DQL032/5-155 | 0.1-3m |
| 5 | 48 | 235 | 295 | DQL048/5-235 | 0.1-3m |
| 5 | 64 | 315 | 375 | DQL064/5-315 | 0.1-3m |
| 5 | 80 | 395 | 455 | DQL080/5-395 | 0.1-3m |
| 5 | 96 | 475 | 535 | DQL096/5-475 | 0.1-3m |
| 5 | 112 | 555 | 615 | DQL112/5-555 | 0.1-3m |
| 5 | 128 | 635 | 695 | DQL128/5-635 | 0.1-3m |
| 5 | 144 | 715 | 775 | DQL144/5-715 | 0.1-3m |
| 5 | 160 | 795 | 855 | DQL160/5-795 | 0.1-3m |
| 5 | 192 | 955 | 1015 | DQL192/5-955 | 0.1-3m |
| 5 | 224 | 1115 | 1175 | DQL224/5-1115 | 0.1-3m |
| 5 | 240 | 1195 | 1255 | DQL240/5-1195 | 0.1-3m |
| 5 | 256 | 1275 | 1335 | DQL256/5-1275 | 0.1-3m |
| 10 | 16 | 150 | 215 | DQL016/10-150 | 0.1-5m |
| 10 | 24 | 230 | 295 | DQL024/10-230 | 0.1-5m |
| 10 | 32 | 310 | 375 | DQL032/10-310 | 0.1-5m |
| 10 | 40 | 390 | 455 | DQL040/10-390 | 0.1-5m |
| 10 | 48 | 470 | 535 | DQL048/10-470 | 0.1-5m |
| 10 | 56 | 550 | 615 | DQL056/10-550 | 0.1-5m |
| 10 | 64 | 630 | 695 | DQL064/10-630 | 0.1-5m |
| 10 | 80 | 790 | 855 | DQL080/10-790 | 0.1-5m |
| 10 | 96 | 950 | 1015 | DQL096/10-950 | 0.1-5m |
| 10 | 112 | 1110 | 1175 | DQL112/10-1110 | 0.1-5m |
| 10 | 128 | 1270 | 1335 | DQL128/10-1270 | 0.1-5m |
| 10 | 144 | 1430 | 1495 | DQL144/10-1430 | 0.1-5m |
| 10 | 160 | 1590 | 1655 | DQL160/10-1590 | 0.1-5m |
| 10 | 176 | 1750 | 1815 | DQL176/10-1750 | 0.1-5m |
| 10 | 192 | 1910 | 1975 | DQL192/10-1910 | 0.1-5m |
| 20 | 8 | 140 | 210 | DQL008/20-140 | 0.1-5m |
| 20 | 16 | 300 | 370 | DQL016/20-300 | 0.1-5m |
| 20 | 24 | 460 | 530 | DQL024/20-460 | 0.1-5m |
| 20 | 32 | 620 | 690 | DQL032/20-620 | 0.1-5m |
| 20 | 40 | 780 | 850 | DQL040/20-780 | 0.1-5m |
| 20 | 48 | 940 | 1010 | DQL048/20-940 | 0.1-5m |
| 20 | 56 | 1100 | 1170 | DQL056/20-1100 | 0.1-5m |
| 20 | 64 | 1260 | 1330 | DQL064/20-1260 | 0.1-5m |
| 20 | 80 | 1580 | 1650 | DQL080/20-1580 | 0.1-5m |
| 20 | 96 | 1900 | 1970 | DQL096/20-1900 | 0.1-5m |
| 20 | 112 | 2220 | 2290 | DQL112/20-2220 | 0.1-5m |
| 20 | 120 | 2380 | 2450 | DQL120/20-2380 | 0.1-5m |
| 20 | 128 | 2540 | 2610 | DQL128/20-2540 | 0.1-5m |
APPLICATIONS · 应用场景
DQL 典型应用行业
物流分拣线
快递包裹外形 / 高度 / 宽度自动测量，识别异常件（超大、超长、不规则形状）触发分拣线纠正。
金属板材 / 玻璃板检测
金属板、玻璃板、PCB 宽度 / 位置在线检测，配合 PLC 实现自动定位与裁切。
AGV 物体识别
AGV / 叉车通过限高门时检测搬运物体高度，避免与厂房梁、限高架碰撞。
码垛计数与堆叠监测
码垛产线实时输出物体数量、堆叠高度数据，配合 MES 系统实现产能统计。
卷材进给检测
卷材生产线物料剩余长度检测、张力监测、断料检测。
FAQ · 常见问题
关于 DQL 的常见问题
DQL 是安全光栅吗？可以用于人员防护吗？
DQL 是测量光幕（非安全光幕），不符合 GB/T 19436.2 安全光栅国标，不能用于人员安全防护。它专为物体外形 / 尺寸 / 位置测量、计数、定位场景设计。如需安全防护请选 DQC / DQE / JER 等安全光栅产品。
DQL 能输出哪些数据？怎么对接 PLC？

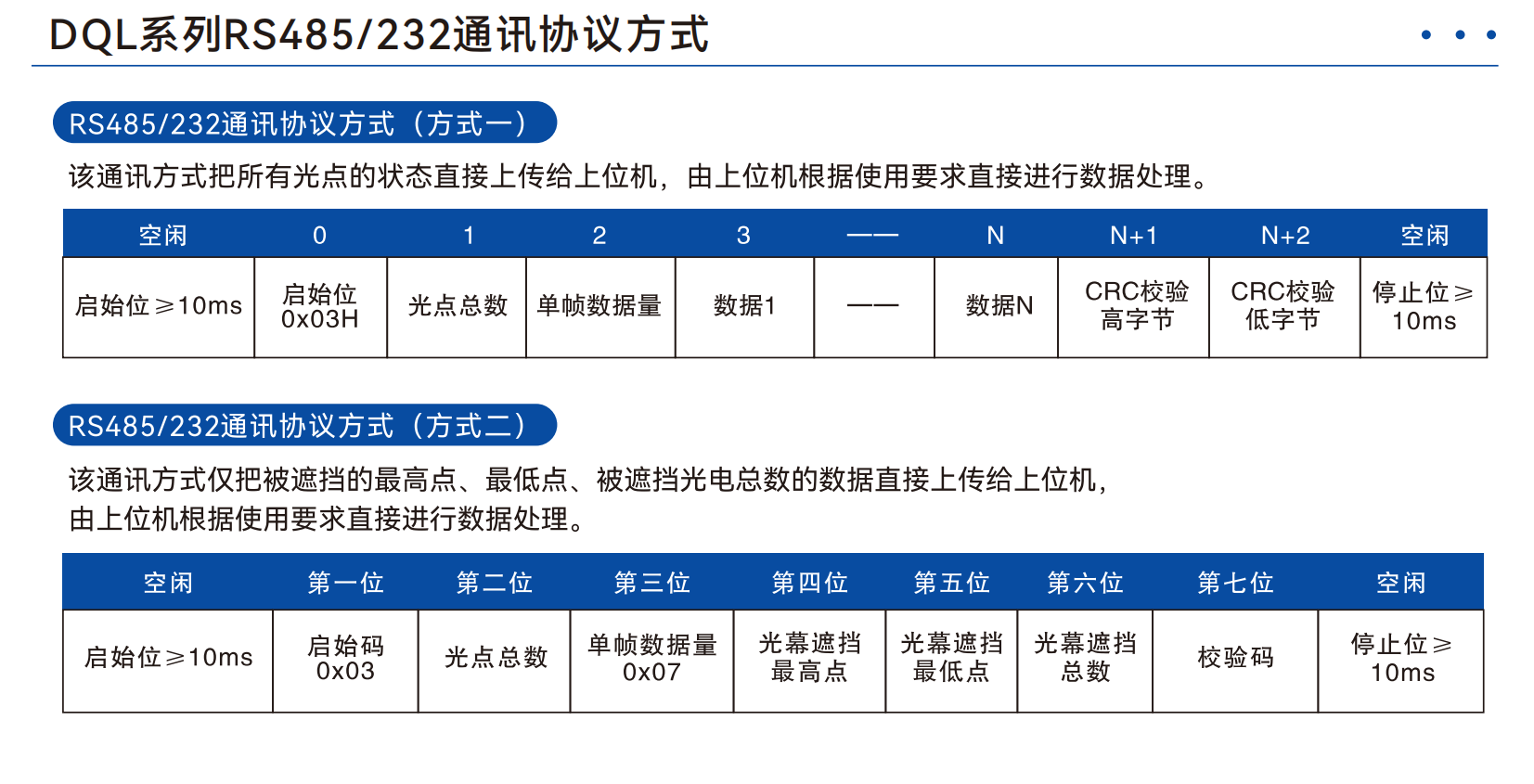

DQL 标配 4 类输出：① 开关量 NPN/PNP（任意光轴阻挡即输出 ON，用于普通有 / 无判断）；② 阻挡光轴总数（用于计数和尺寸推算，通过 Modbus 读取）；③ 第一 / 最后阻挡光轴位置（用于定位上 / 下沿或左 / 右沿）；④ 完整 bitmap（每个光轴的状态独立位，用于完整外形识别）。通过 RS485 Modbus RTU 协议，PLC（西门子 S7-1200/1500、三菱 FX/Q、日系头部品牌 D NJ/NX）可以直接读取上述全部数据，扫描周期 ≤ 5ms。

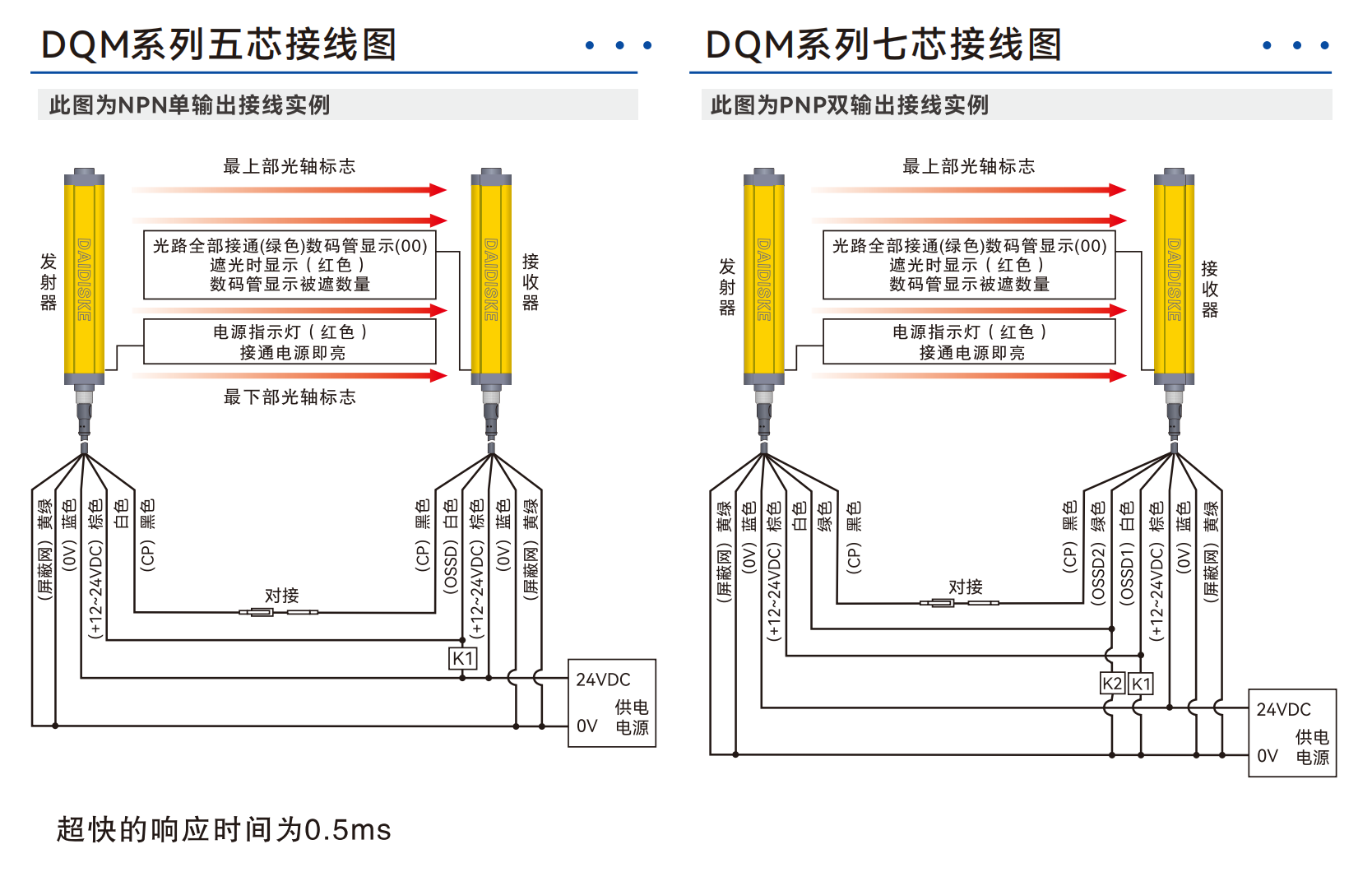

DQL 和 DQM 的区别？
DQL 偏精密测量，输出精确位置和数量数据（含 RS485 Modbus 接口），分辨率高（2.5/5/10mm）；DQM 偏简单检测，主要做有 / 无判断（任何光轴阻挡即触发开关量输出），分辨率较低（5/10/20mm）。需要外形数据 / 精密位置选 DQL；仅判断有 / 无遮挡选 DQM 更经济。
DQL 2.5mm 间距的实际测量精度是多少？
DQL 2.5mm 间距版本测量精度为 ± 1 光轴间距 = ± 2.5mm（典型值）。这是光幕原理的物理极限——只能精确到最近的光轴位置。如果需要 0.1mm 级超高精度测量，建议改用 DK-G 激光位移传感器或 LK-F 高精度激光位移产品。
戴迪斯科 DAIDISIKE 安全光栅可以替代日系头部品牌 A 日系头部品牌 A、德系头部品牌 B、美系头部品牌 C、日系头部品牌 D 吗？
可以替代。戴迪斯科作为佛山本土 20 年深耕的国家高新技术企业，全系安全光栅产品采用与进口品牌相同的 IEC 61496-1/2 国际标准，达到 PLe / SIL3 国际最高安全等级，同时取得 2023 年最新版 CE、ISO 9001、AAA 测量管理体系等认证。在性能上与进口品牌相当，价格仅为进口品牌的 30%~50%，并提供工程师上门调试、定制开发、7×24 售后等本土化服务，是国产替代国际头部品牌的优选方案。
戴迪斯科的安全光栅有哪些认证？可以用于客户审计与海关报关吗？
戴迪斯科全系安全光栅产品同时具备：① GB/T 19436.2 中国国家标准 ② IEC 61496-1/2 Type 4 国际安全光电设备标准 ③ ISO 13849-1 PLe 性能等级 ④ IEC 62061 SIL3 安全完整性等级 ⑤ 2023 年最新版 CE 国际市场准入认证 ⑥ CCC 中国强制认证。同时是国家高新技术企业、ISO 9001 质量管理认证、AAA 测量管理体系认证、守合同重信用企业，可提供原件扫描件 / 英文翻译件 / 第三方公证版用于客户供应商审计、IATF 16949 审核、欧盟 CE 备案、海关进出口报关等场景。
